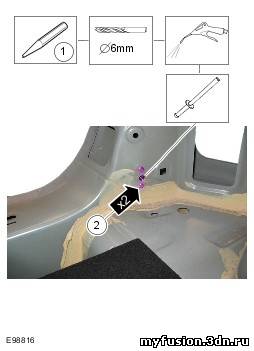

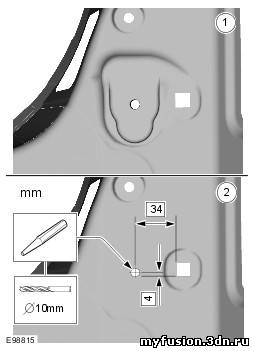

FINIS коды деталей Автомобили, изготовленные до 25.02.2008 г. (код изготовления 8R): Передняя крепежная проушина с болтом M10 - 1 539 789 Задняя крепежная проушина - 1 479 648 Усилительная пластина с гайкой - 1 406 822 Автомобили, изготовленные начиная с 26.02.2008 г. (код изготовления 8R): Задняя крепежная проушина - 1 479 648 Передняя крепежная проушина с болтом M10 - 1 539 789 ----------------- Задние крепежные проушины - Установка Только автомобили, изготовленные до 25.02.2008 г. (код изготовления 8R) Для автомобилей, изготовленных после 25.02.2008 можно пропустить п.п. 6-7 - там уже имеется вваренная резьбовая втулка M8 1. Снимите вещевую полку. 2. Снимите опоры вещевой полки на обеих сторонах. 3. Извлеките ковровое покрытие и изоляцию из багажного отделения. 4. Снимите и отбракуйте панели отделки порога двери задка на обеих сторонах. 5. Снимите панели отделки багажного отделения на обеих сторонах. Снимите фиксатор. 6. ПРИМЕЧАНИЕ:На автомобилях, изготовленных начиная с 19.10.2007 г. (код изготовления 7U), в панелях крепления задних фонарей на каждой стороне предусмотрено центральное отверстие диаметром 10 мм. Просверлите отверстие для усилительной пластины в панели крепления заднего фонаря (если требуется) на каждой стороне. 6.1. На автомобилях, изготовленных начиная с 19.10.2007 г. (код изготовления 7U), в панели крепления заднего фонаря на каждой стороне предусмотрено центральное отверстие диаметром 10 мм. 6.2. На автомобилях, изготовленных до 18.10.2007 г. (код изготовления 7U), в панели крепления заднего фонаря на каждой стороне центральное отверстие отсутствует. Наметьте, накерните и просверлите отверстие диаметром 10.0 мм. 7. Установите усилительную пластину с гайкой (см. "Требуемые запасные части и материалы") на каждой стороне. Используя усилительную пластину в качестве направляющей, наметьте отверстия диаметром 6 мм для заклепок. 7.1. Накерните и просверлите два отверстия диаметром 6 мм. • Уберите стружку. • Нанесите грунт (см. "Требуемые запасные части и материалы") с помощью кисти. 7.2. Закрепите усилительную пластину на оборотной стороне листовой панели двумя заклепками (см. "Требуемые запасные части и материалы"). 8. ПРИМЕЧАНИЕ:Установите шайбу между крепежной проушиной и листовым металлом. • ПРИМЕЧАНИЕ:Расположите заднюю крепежную проушину плашмя после установки. Закрепите каждую заднюю крепежную проушину с помощью болта М8 и шайбы (см. "Требуемые запасные части и материалы") (на обеих сторонах). Момент затяжки: 20 Нм. Передние крепежные проушины - Установка 9. Выверните внутренний болт крепления петли заднего сиденья. За дополнительной информацией обратитесь к Руководству для станции технического обслуживания для модели Fusion 2002.75, Разделу 501-10. Отбракуйте болт. 10. Закрепите заднюю крепежную проушину на каждой стороне с помощью болта М10 (см. "Требуемые запасные части и материалы") в отверстии для крепления петли заднего сиденья. Поднимите подушку заднего сиденья. Закрепите переднюю крепежную проушину с помощью нового болта (см. "Требуемые запасные части и материалы") на петле сиденья. • Момент затяжки: 35 Нм. 11. Доработайте напольное ковровое покрытие и изоляцию в зоне передних крепежных проушин. 12. Сделайте в напольном покрытии одиночный рез. 13. Доработайте каждую панель отделки багажного отделения в зоне задней крепежной проушины. 13.1. Панель отделки багажного отделения - заводской вариант 13.2. Панель отделки багажного отделения - доработанный вырез в зоне задней крепежной проушины. 14. Установите доработанные панели отделки багажного отделения на обеих сторонах. 15. Установите новые панели отделки порога двери задка (см. "Требуемые запасные части и материалы") на обеих сторонах. 16. Установите все остальные элементы, работая в последовательности, обратной снятию.
|
